燃烧性能为A级的耐火电线电缆是什么型号?

2019/12/3022:43:001443


    《建筑设计防火规范局部修订条文》中,将“矿物绝缘类不燃性电缆”修改为“燃烧性能为A级的耐火电线电缆”,那么“燃烧性能为A级的耐火电线电缆”需要达到什么样的标准?目前市面上哪些型号能够满足该燃烧性能A级呢?

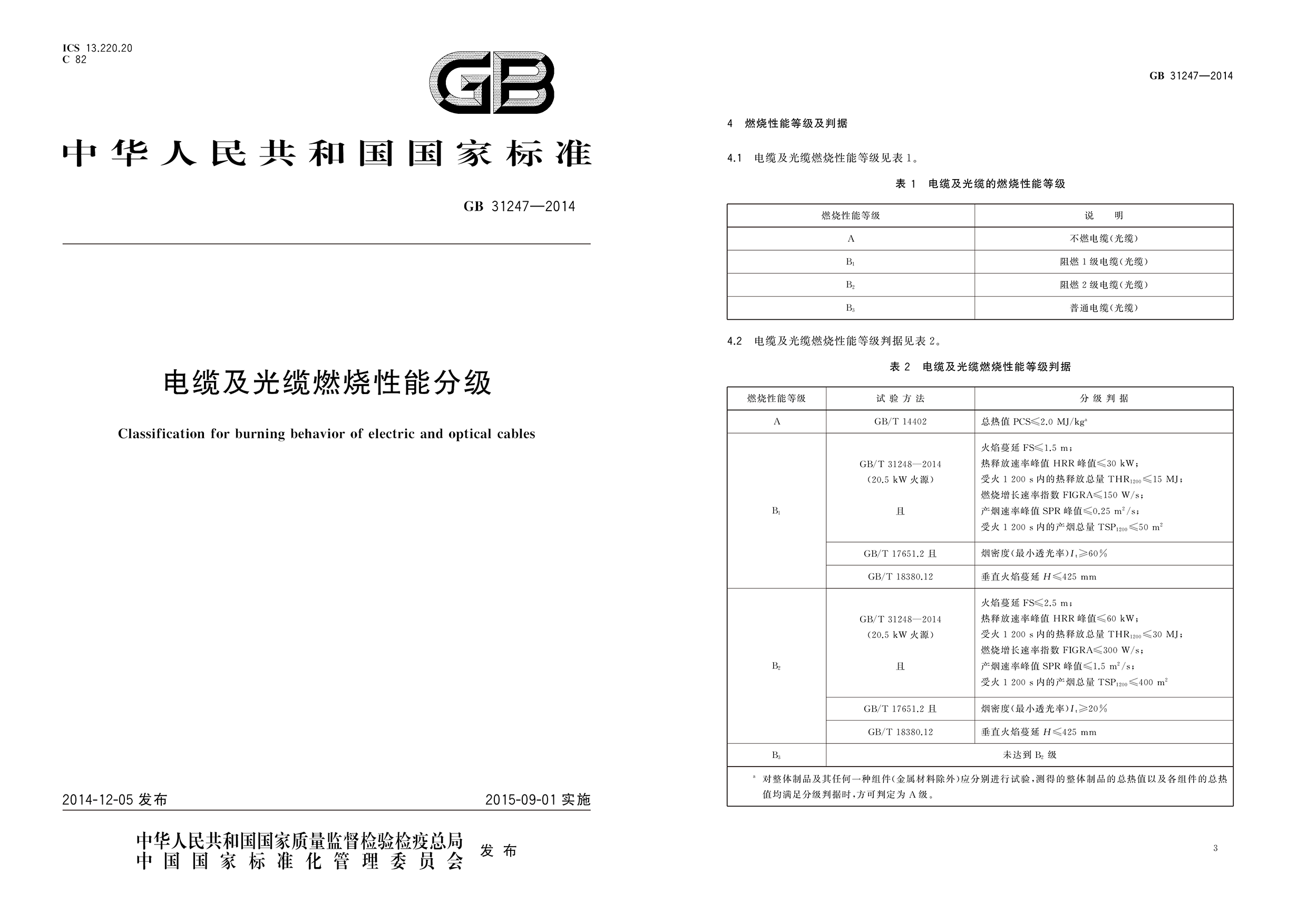

    电线电缆的燃烧性能分级应符合现行国家标准《电缆及光缆燃烧性能分级》GB 31247-2014的规定,根据GB 31247-2014要求,燃烧性能等级A级,实际上就是不燃电缆。采用GB/T 14402-2007《建筑材料及制品的燃烧性能 燃烧热值的测定》试验方法对电缆整体制品及其任何一种组件(金属材料除外分别进行试验,测得的整体制品的总热值以及各组件的总热值均满足分级判据总热值PCS≤2.0MJ/kg时,方可判定为A级。

    看似简单的试验方法,实际上能够满足要求的,只有两大系列电缆

    1.BTTZ刚性氧化镁矿物绝缘铜护套电缆 GB/T 13033.1-2007

    2.RTTZ柔性云母带矿物绝缘铜护套电缆 GB/T 34926-2017(等同住建部JG/T 313-2014标准YTTW


    GB/T 13033.1-2007《额定电压750V及以下矿物绝缘电缆及终端 第1部分:电缆中的BTTZ(BTTQ)系列的铜芯铜护套氧化镁矿物绝缘电缆,因为BTTZ采用高度压缩的氧化镁作为绝缘,材料结构简单,杂质少,故能够满足总热值PCS≤2.0MJ/kg。

    GB/T 34926-2017额定电压0.6_1kV及以下云母带矿物绝缘波纹铜护套电缆及终端》中的RTTZ系列柔性轧纹铜护套矿物绝缘电缆,由于采用云母带绝缘和低烟无卤高阻燃带保护层,不含有机类材料,亦能满足燃烧性能A级要求,但是同时需要考验制造厂家的技术工艺,否则亦很难通过

    以上两标准中的其他型号电缆,如WD-BTTYZ、BTTVZ、RTTVZ、RTTYZ由于采用了塑料护套,只能达到燃烧性能B1级。

    市面上其他型号的非国标柔性矿物绝缘电缆,如NG-A(BTLY)、BBTRZ、HFTGB更是含有大量的塑料、橡胶等可燃材料,所以没法满足燃烧性能A级要求,只能达到燃烧性能B1级。

    综上所述,《建筑设计防火规范局部修订条文》中,实际上是将矿物绝缘类不燃性电缆修改成了金属护套燃烧性能A级不燃电缆,近几年市面上的其他柔性矿物绝缘电缆将不再符合防火规范要求

    胜宇电缆是国内率先通过并获得国家防火建筑材料质量监督检验中心GB 31247-2014燃烧性能A级检测报告和等级证书的不燃电缆制造商。

术语与定义:

总热值,PCS gross heat of combiistion, PCS
单位质量的材料完全燃烧,并当其燃烧产物中的水(包括材料中所含水分生成的水蒸气和材料组成中所含的氢燃烧时生成的水蒸气)均凝结为液态时放出的热量,被定义为该材料的总燃烧热值,单位为兆焦耳每千克(MJ/kg)。
